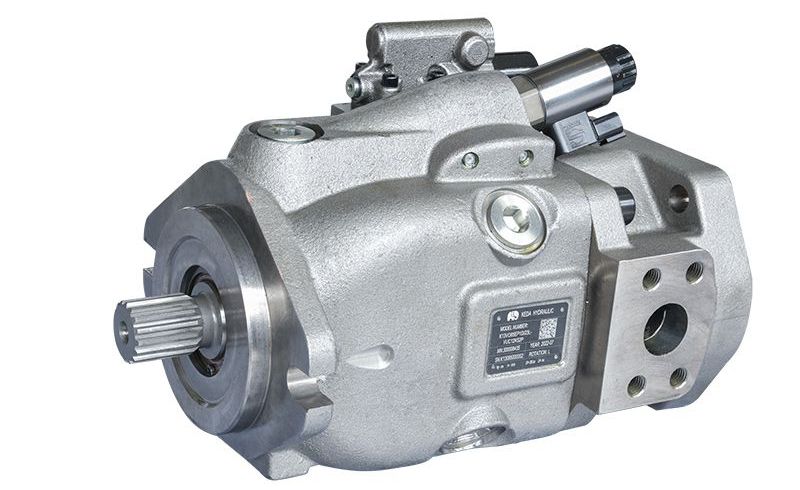

Гидронасос K10VO (регулируемый, аксиально-поршневой)

Гидронасос K10VO (регулируемый, аксиально-поршневой)

  • Для машин со средними требованиями к давлению
  • Размер 10-100
  • Номинальное давление 250 бар
  • Максимальное давление 315 бар
  • Разомкнутая цепь
Скачать PDF Скачать 3D видео
Функции
  • Регулируемый аксиально-поршневой насос с наклонной шайбой, предназначенный для гидростатического привода в контуре;
  • Расход пропорциональный скорости и рабочему объему;
  • Бесступенчатая регулировка;
  • Хорошее соотношение величины и веса, небольшой размер и компактная конструкция;
  • Тихий бесшумный;
  • Отличные характеристики всасывания масла;
  • Долгий срок службы;
  • Различные режимы управления и короткое время отклика;
  • Действие привода
Технические параметры
Размер 10 18 28 45(Ч) 63 71(Ч) 72 85 100 (Ч) 140(Ч)
Рабочий объем, геометрический, за оборот qv.max мл/р 10.5 18 28 45 63 71/71.1 72 85 100 140
Скорость вращения (ps,abs=1 бар) qv.max nmax об/мин 3600 3300 3000 2600 (3000) 2600 2200/2550 (2550) 2600 2500 2000(2300) 2300(2300) 1800/2200 (2050)
qv nmax,all об/мин 4320 3900/ 3960 3600 3100/3120 (3300) 3140 2600/Δ(2800) 3140 3000 2400/Δ\ 2500(2500) 2100/Δ(2200)
Макс. поток nmax Qv,max л/мин 37 59 84 117(135) 163 156/181 (178) 187 212 200/230 \230(230) 252/308 (287)
nE QVE л/мин 15 27 42 68 95 107 108 128 150 210
Макс. мощность(ΔpN) nmax Pmax кВт 16 30\25 39\35 55/49(63) 68 73/85(83) 77 89 93/107\96 (107) 118/144 (134)
nE PE кВт 7 12.6\11 20\18 32\28 39 50 45 53 70\62 98
Крутящий момент(qv,max ) ΔpN Tmax Нм 42 80\71 125\111 200\179 250 316/317 321 338 445/446\398 623/624
ΔpE T Нм 17 30\29 45 72 100 113 114 135 159 223
Макс. входной крутящий момент S TE,max Нм 126 124 193 319 630 626 630 1157 1104\1157 1620
R TE,max Нм - 160 250 400 650 644 650 1215 -\1215 -
U TE,max Нм 60 59 105 188 306 300 306 628 595\628 Δ
W TE,max Нм - - 140 220 396 394 383 650 636\650 Δ/1220
P TE,max Нм 90 -\188 -\137 -\200 - - - - -\857 -
Макс. через приводной крутящий момент S TD,max Нм - 108 160 319 484 492 484 698 778\698 1266
R TD,max Нм - 120 176 365 484 548 484 698 -\Δ -
U TD,max Нм - 59 105 188 306 Δ/300 306 628 595\628 -\Δ
W TD,max Нм - - 140 220 396 Δ 383 650 636\650 -/1220
Вращательная жесткость приводного вала S C кНм/рад 9200 11087 22317 37500 6550 71884 65500 143000 121142\ 143000 169537
R C кНм/рад - 14850 26360 41025 69400 76545 69400 152900 -\152900 -
U C кНм/рад 6800 8090 16695 30077 49200 52779 49200 102900 101847\ 117900 Δ
W C кНм/рад - - 19898 34463 54000 57460 5400 117900 72 165594
P C кНм/рад 10700 -\13100 -\Δ -\Δ 66 76 95 125 72 -
Момент инерции J кгм2 0.0006 0.00093 0.0017 0.0033 0.0056 0.0083/ 0.0087 0.0056 0.012 0.0167 0.0242
Макс. угловое ускорение α рад/с2 8000 6800 5500 4000 3300 3300/2900 3300 2700 2700/2400\Δ 2700/2000
Объем корпуса V л 0.2 0.4\0.25 0.7\0.3 1.0\0.5 0.8 1.6 0.8 1 2.2/Δ 3.0
Вес (прибл.) без сквозного привода m кг 8 12\11.5 15 21\18 22 33/36.5 22 36 45/55\Δ 60/70
со сквозным приводом m кг - Δ\13 Δ\18 Δ\24 28 Δ/47 28 45 Δ/69\Δ Δ/73
Описание

K10VO – это насос для гидростатического привода с открытым рабочим колесом, который использует аксиально-поршневую роторную систему. Он регулируется путем регулирования люльки, что позволяет изменять поток жидкости в зависимости от скорости привода и рабочего объема. Поршни расположены аксиально по отношению к приводным валам с поворотными пластинами. Гидравлическая жидкость поступает из резервуара в гидравлический насос, затем подается на гидромотор и возвращается обратно в резервуар.

Приложения

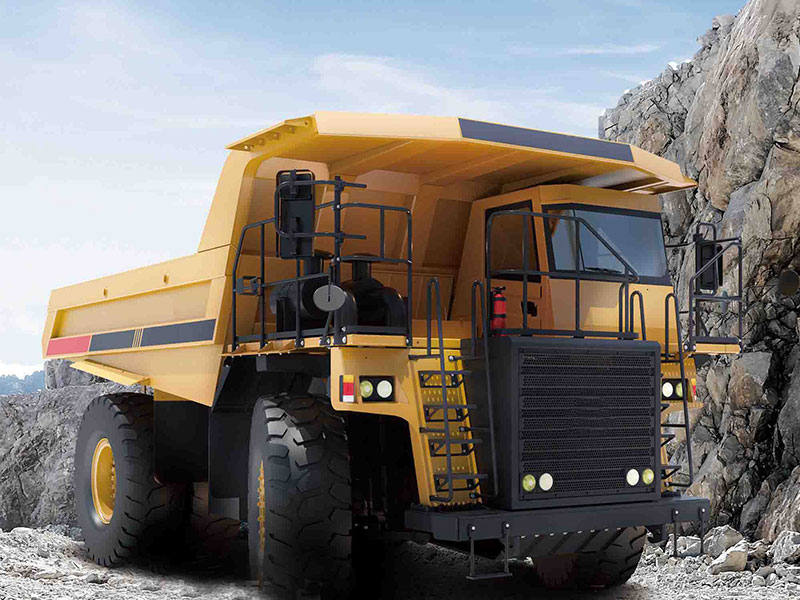

  • Самосвал карьерный Самосвал карьерный

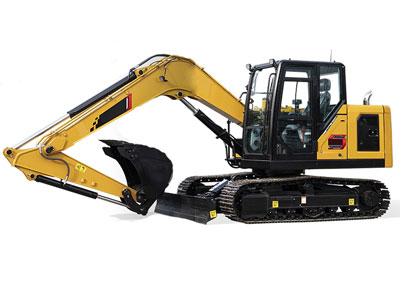

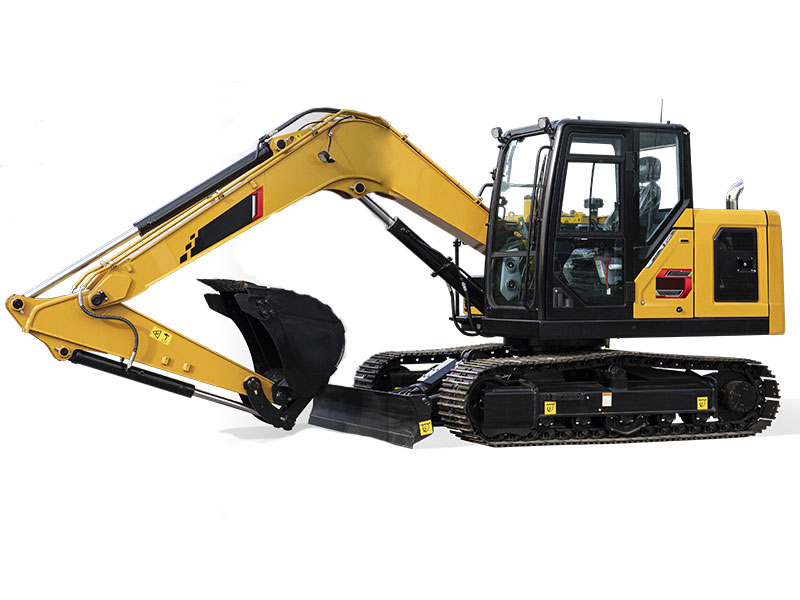

  • ЭкскаваторЭкскаватор

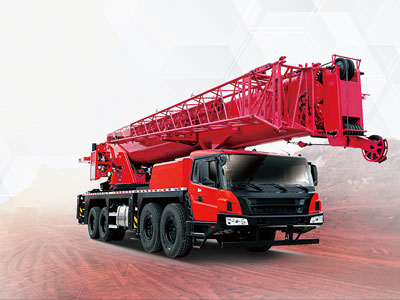

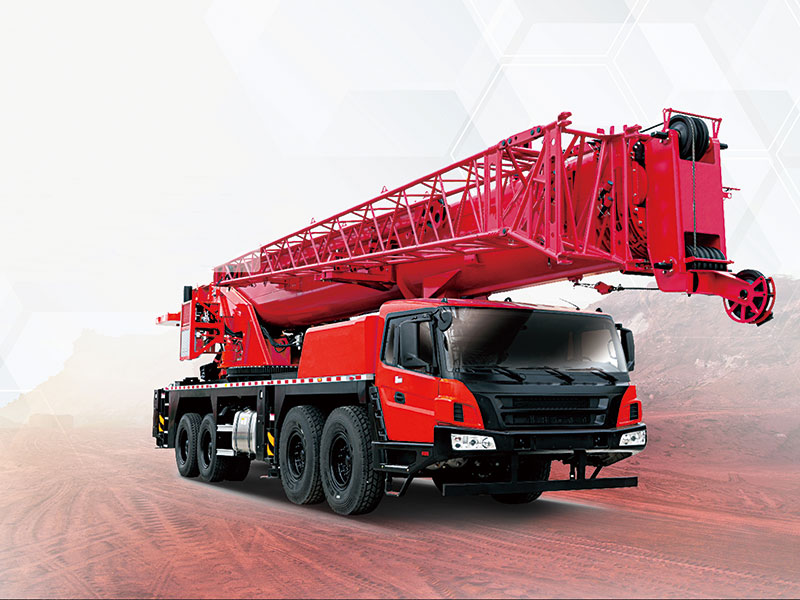

  • КранКран
